全光网络

   POL与传统局域网

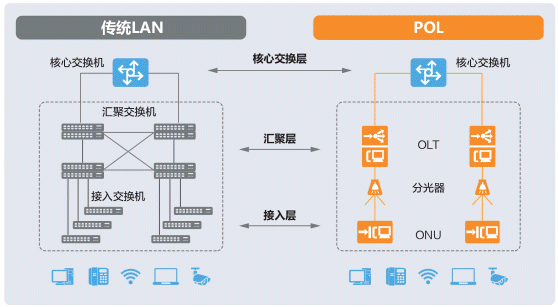

  POL与传统LAN网络结构对比

  ★在POL组网中传统LAN中的汇聚交换机被OLT替代；铜线被光纤替代；接入交换机由无源的分光器替代。

  ★ONU提供二∕三层功能，通过有线或者无线接入用户的数据、语音及视频等业务。

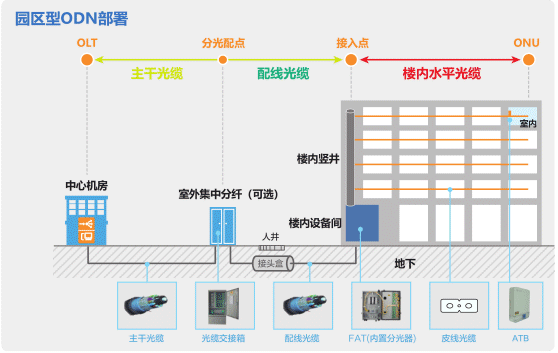

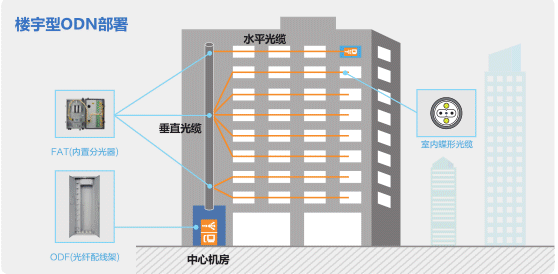

   ODN部署

   ODN（Optical Distribution Network)光配线网络是基于PON设备的FTTx光缆网络，其作用是在OLT和ONU之间提供光传输通道。基于应用场景，大致可以分为园区型和楼宇型。

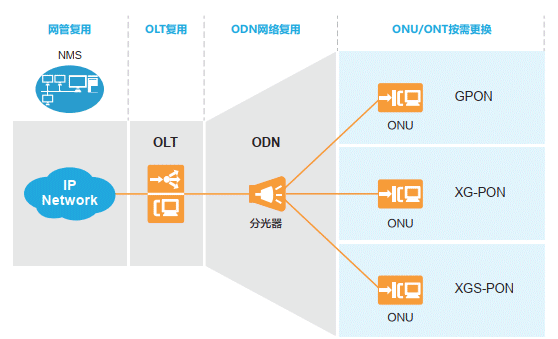

平滑演进

PON技术演进标准不断完善，从GPON到10G PON，再到50G PON，标准考虑了平滑性，尽量充分利用已有的资源，以较小的投资和网络改动，支持网络升级。

光纤属于非金属材料，不易腐蚀，寿命长达30年以上，宽带可达1T，无需重建网络，只需升级设备就可以满足未来近乎无限的宽带需求。

解决方案

全光园区解决方案提供GPON/10G PON解决方案，可以满足1G企业桌面接入。

GPON,10G PON可以共用ODN网络和光纤，实现平滑升级，节省投资。

10G PON相对GPON在物理层整体扩容：

★最大下行速率9.95Gbit/s,最大上行速率9.95Gbit/s，提供更高速度；

★最大1:256分光比，单个PON口可以接入更多ONU,适合高密度场景；

10G PON为适配10G的速率改进帧结构，提升DBA分配灵活度，简化物理层消息管理机制等，在安全节能方面都有明显提升。

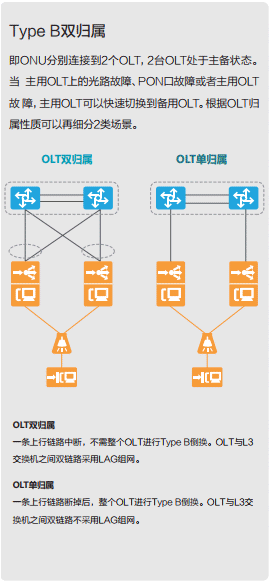

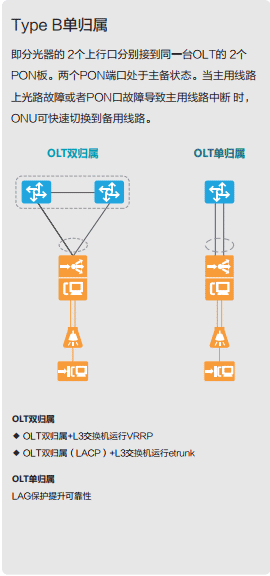

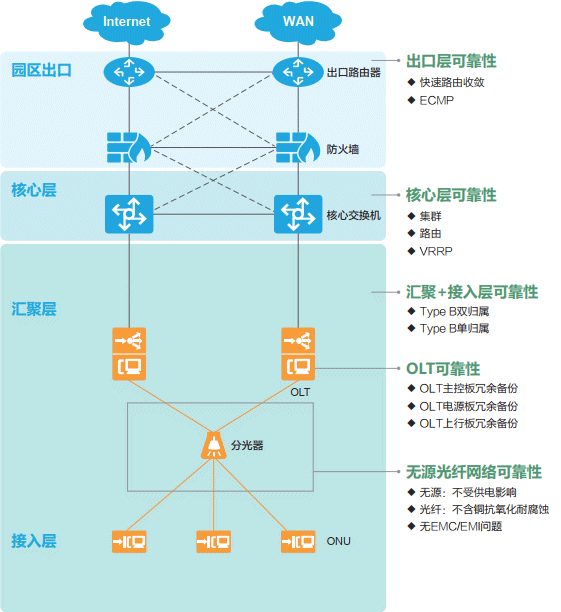

高可靠性

全光园区网络架构采用端到端高可靠性设计，比如在业务接入的核心网元处，OLT具备主控板和业务板的ISSU特性，软件升级过程中，中空板和业务板复位，但系统转发面继续保持工作，不会导致业务中断，大大增强了系统可靠性。

高可靠性

如何保障企业客户的业务可靠性？

解决方案

安全防护

企业网络中设备类型众多，接入地点和方式也不同，如何对设备进行安全认证?

解决方案

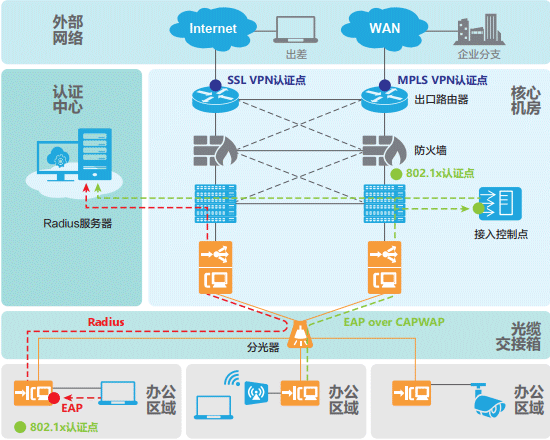

全光园区方案支持提供安全防护和权限控制方案，对不同场景下接入的各类设备安全认证，确保接入用户的合法性。

★ONU支持MAC地址绑定，避免非法更换终端（如摄像头）。

★MPLS VPN连接总部和分支，SSL VPN连接因特网，便于出差员工或访客接入。

★支持802.1X认证。802.1X协议是一种基于物理/逻辑端口的网络接入控制协议。协议使用EAP（Extensible Authentication Protocol)来实现客户端、设备端和认证服务器之间认证信息的交换。无线接入设备EAP报文可以封装在无线接入点控制协议（CAPWAP)中进行传输。

★GPON下行支持AES-128加密，10G PON支持双向AES-128加密，减少线路入侵的可能性，保证用户数据安全。

易部署

设备即插即用

ONU设备即插即用

根据部署计划将ONU进行预配置，当ONU硬件安装完成，上电后可以自动发现和添加ONU,完成ONU设备部署、远程软调，大大提高部署效率，降低网络建设成本。

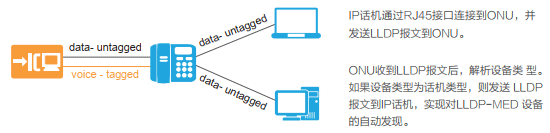

LLDP-MED设备即插即用

POL全光园区方案提供支持LLDP-MED设备即插即用的ONU，能够在网络中发现其他厂商的设备，例如IP话机，实现快速开通业务。

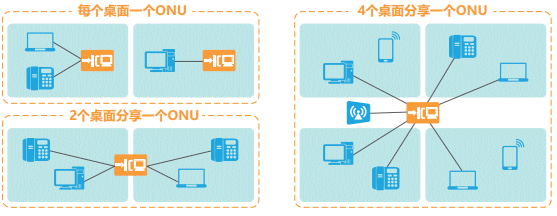

灵活的桌面ONU部署

提供桌面型ONU支持多种部署方式以适应不同的办公桌排布，大幅提升了部署的灵活性。

灵活组网

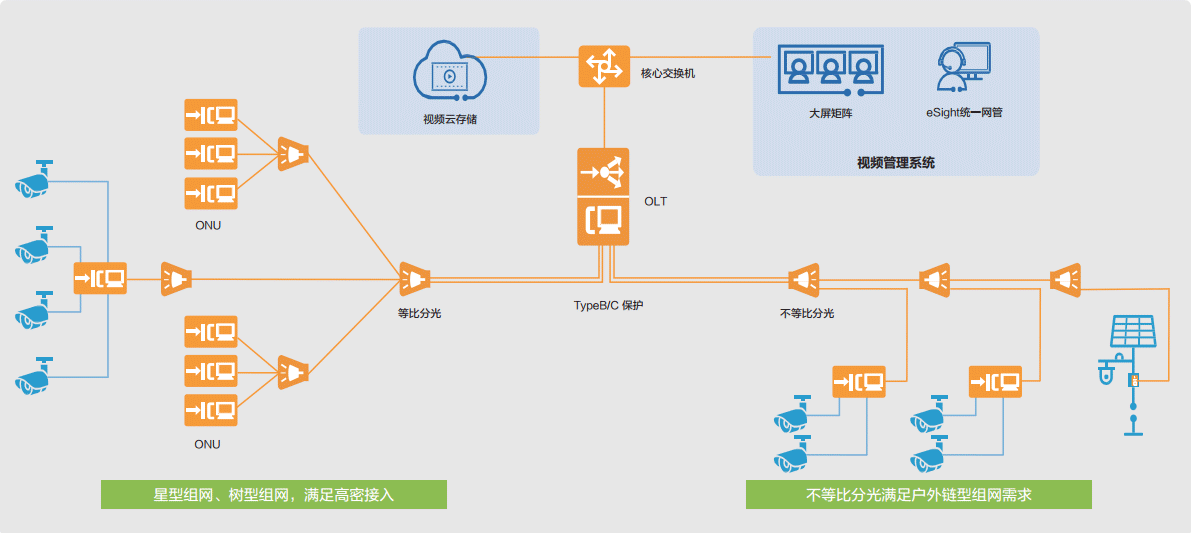

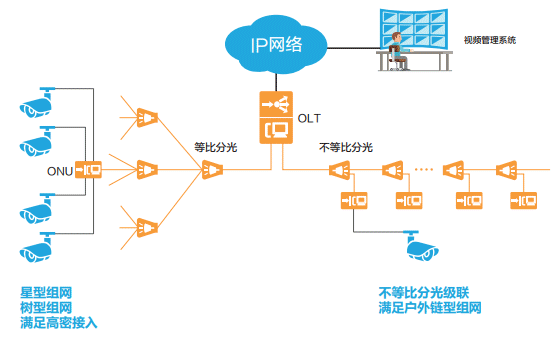

网络架构适应各类场景的视频监控

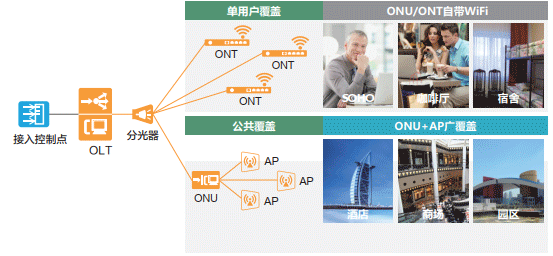

提供两种WIFI承载方式：ONU/ONT自带WIFI和ONU承载AP

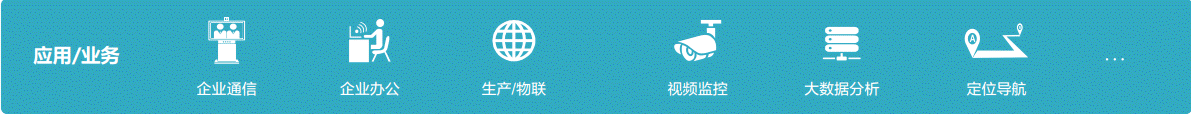

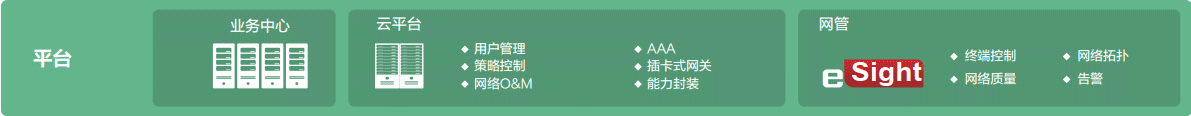

Campus OptiX全光园区解决方案全景图

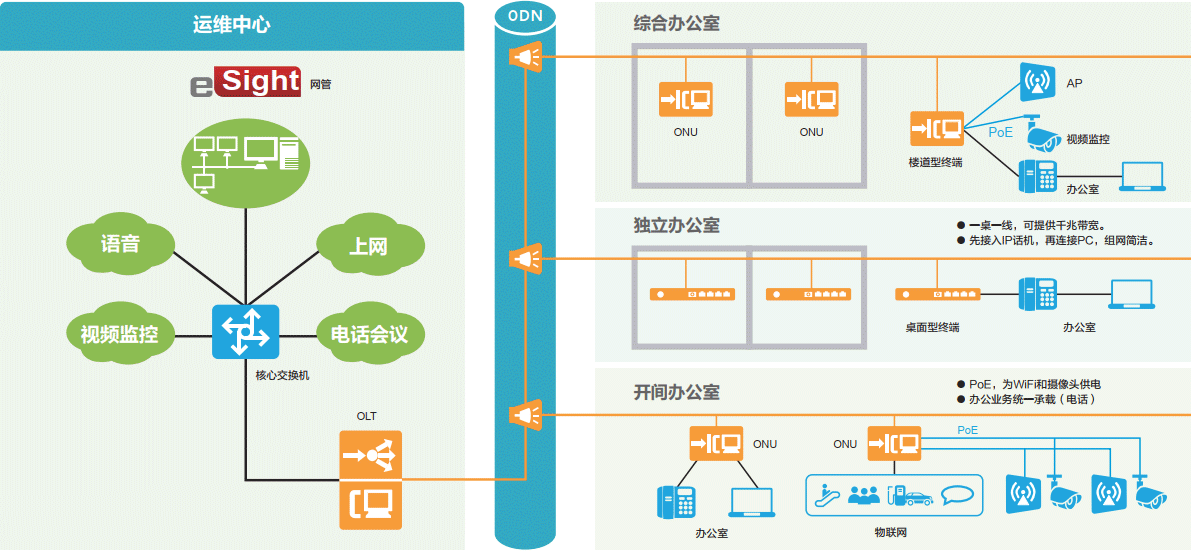

企业办公解决方案

面临的挑战

大型企业建网主要面临以下挑战：

★ 大量交换机占用机房空间、功耗大、散热难。

★ 汇聚路由器之间连接复杂，而且占用管道空间，走线和维护难度大。

★ 交换机位置分散，管理复杂，需要庞大的维护团队。

★ 网络新增设备操作复杂，升级和扩容难。

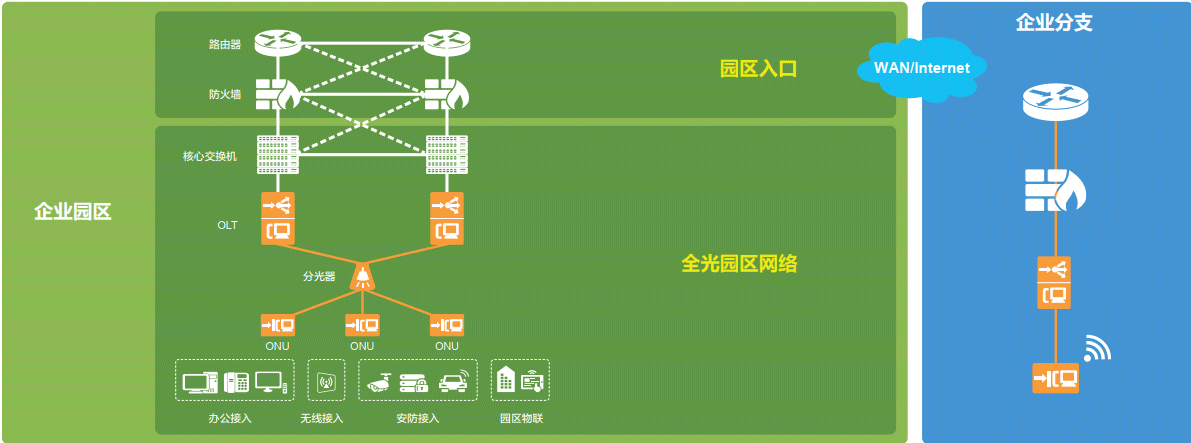

解决方案

全光园区方案在传统园区LAN的基础上，结合云业务和智能终端的新变化，用全光网络（xPON)作为园区局域网的接入，为企业 办公构建一个更扁平化、易于部署、业务融合的新型网络。

★ 光缆代替传统网线，减低投资成本，简化施工，且光缆抗氧化，寿命长，易维护。

★ 无源汇聚分光器极大减少了汇聚交换机和配套机房，节省空间及能耗。

酒店解决方案

面临的挑战

酒店网络从电话、电视等传统单一业务逐步向监控、WiFi、客房智能控制、环境感知等全业务发展，呈现多样化、智能化、移动化的特点。

★更高的带宽：日益增长的智能酒店新业务需求，如4K高清视频，需要提升带宽。

★随时随地接入网络：客房、走廊、大堂及会议室无缝连接。

★丰富的增值服务：VoD视频点播，客房智能控制。

★经济的运营成本：客房众多，覆盖范围广，需要更简洁易部署易运维的网络。

解决方案

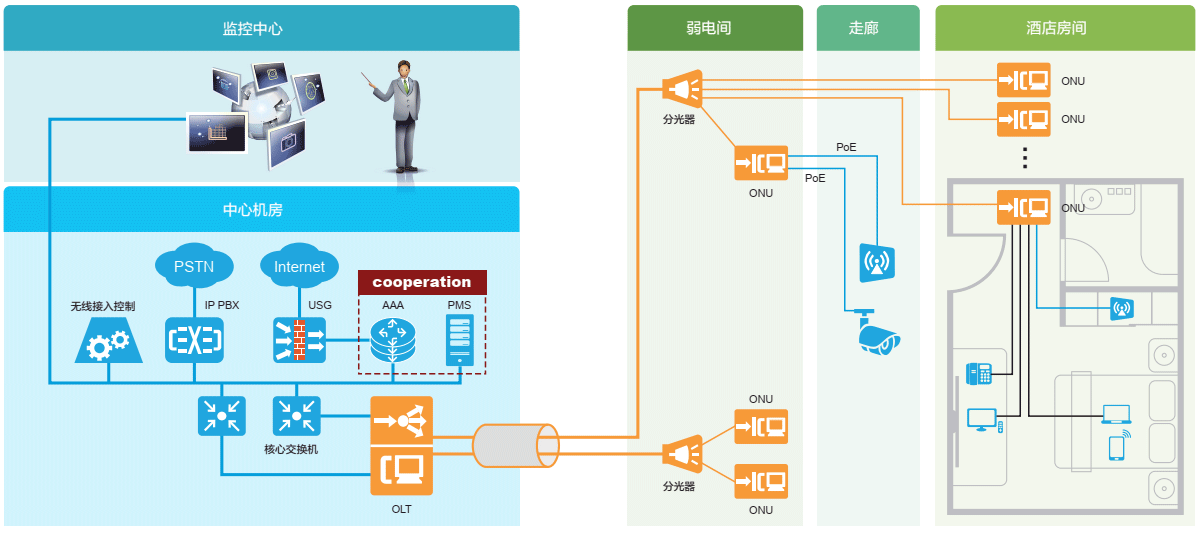

全光园区酒店解决方案综合无线、有线、视频、语音、客房监控等融合业务发展需求，提出全光智能酒店理念及“一房一光纤多业务”的客房业务承载模式，满足酒店各类信息系统的承载要求，简化组网和管理。

★一房一光纤，简化网络，降低成本。

★多场景多业务覆盖：提供HSI、语音、电视、WiFi、客控等全业务，客房、大厅、走廊、餐厅等无缝覆盖。

校园解决方案

面临的挑战

★云教育、远程教学要求大带宽、高可靠的校园网络，并支持平滑演进；

★无线校园全覆盖，有线无线统一认证，无缝漫游；

★满足桌面云需求，多业务统一承载，网络规划简单，布线简单，运维简单。

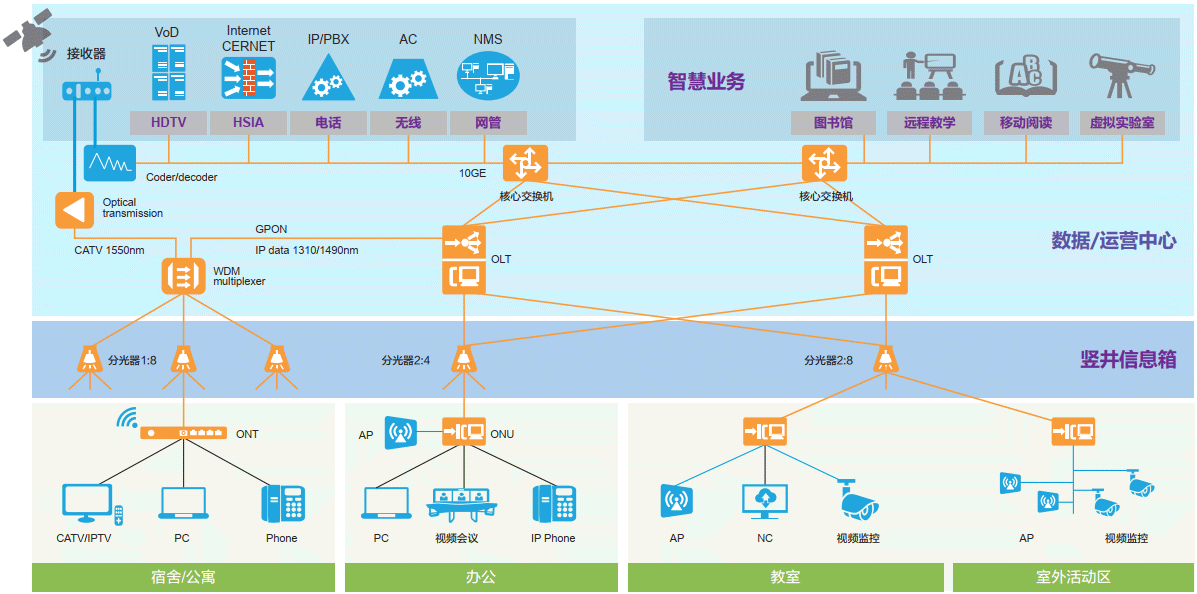

解决方案

全光校园解决方案通过一张光纤网络实现多场景和全业务的统一承载，无源的ODN网络提供更高的可靠性，并支持弹性扩容（P2MP架构)和灵活演进（GPON/XG(S)-PON)。

★采用WDM波分复用设备将CATV信号和GPON信号复用到一根光纤传输到宿舍/公寓。

★教室、办公、室外活动区采用一根光纤承载所有业务类型。

医疗解决方案

面临的挑战

★网络建设慢：业务类型多，布线复杂，且面对突发事件医疗设施建设无法快速响应；

★运维难：多种网络并存，相互交织，导致网络维护工作量大，运营效率低下；

★可靠性低：机房多，故障率高，金属线缆无法抵御电磁干扰和腐蚀；

解决方案

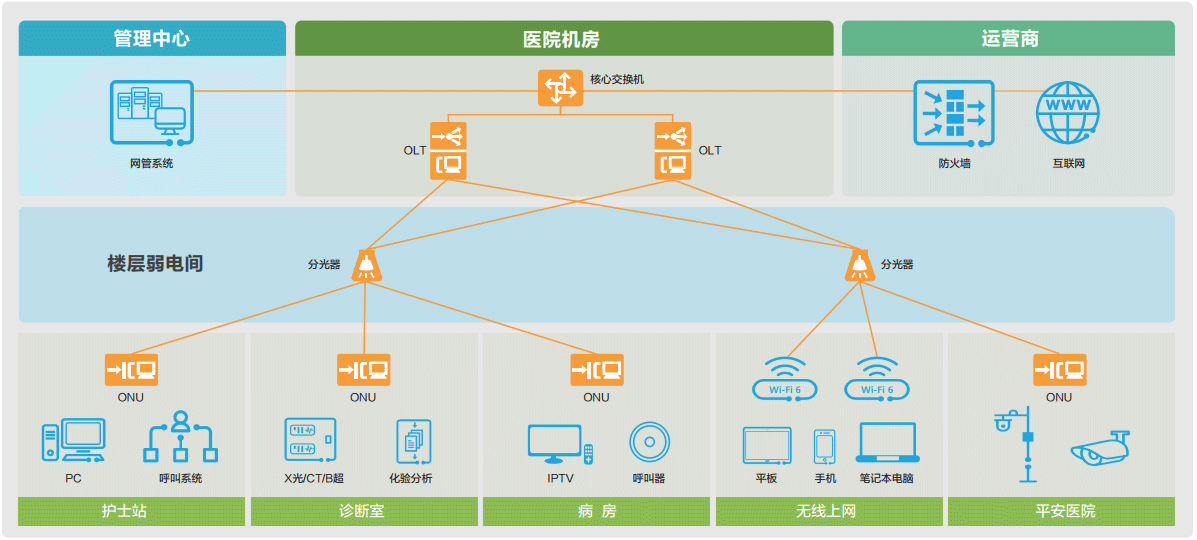

Campus OptiX全光园区解决方案为医疗各种场景提供全光纤局域网络，实现千兆超宽接入的同时，绿色无源、可靠安全、快速部署、高效运维，为医疗业务开展保驾护航。

★通过一张光纤网络实现业务统一承载，无源的ODN网络提供更高的可靠性；

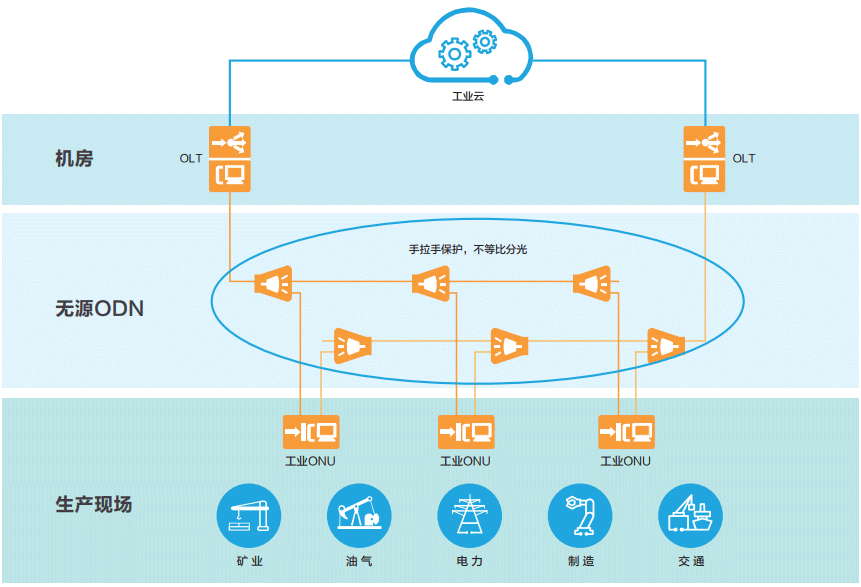

工业光网解决方案

面临的挑战

★可靠性低：故障率高，难以抗多点故障，金属线缆无法抵御电磁干扰和腐蚀；

★网络复杂：业务类型多，布线复杂，网络扩容需熔纤，业务更新无法快速升级网络；

★运维困难：多种网络并存，维护工作量大，光纤故障难以定位，运营效率低下；

解决方案

Campus OptiX工业光网解决方案为油气、矿业、交通、电力等行业提供全光纤局域网络，实现千兆超宽接入的同时，绿色无源、可靠安全、快速部署、高效运维，为工业开展保驾护航。

★极简部署：无源ODN，全程预链接、零熔纤，部署更高效；40KM长距离广覆盖，一张网覆盖所有业务；

★安全可靠：Type C手拉手保护，50ms倒换，业务0中断；工业级ONU：宽温域，6KV防雷，防爆认证；

★智能运维：端到端运维可视化，提升运维效率；智能光路诊断OTDR方案，光纤故障快速定位；

视频监控解决方案

面临的挑战

为了保障公民的生命财产安全，视频回传已经成为关系国计民生的大事。

视频监控高清化、智能化、广覆盖的要求，对视频回传网络提出了大带宽、多场景、安全可靠的诉求。

★视频监控点数量大，增长快速，覆盖广，距离长；

★监控高清化，高清视频需要大带宽保障，实时监控对时延要求更高；

★网络安全事件频发，内容需要100%安全，包括防止非法摄像头的接入以及摄像头数据安全；

解决方案

光纤到摄像头视频监控提供端到端的解决方案：摄像头、网络接入、承载、存储、云平台、管理、监控中心网络。

★通过一张光纤网络实现业务统一承载，无源的ODN网络提供更高的可靠性；

★面向高清摄像头和云化视频业务需求，支持灵活演进（GPON/XG(S)-PON);

★P2MP的网络架构支持更多摄像头接入和弹性扩容；

★支持MAC地址绑定、802.1x认证等安全措施，确保网络安全；
